800V高壓平臺車型是各大OEM重點布局方向
里程焦慮是制約電動車市場繁榮的主要瓶頸，仔細分析里程焦慮的背后的含義就是“續航短”、“充電慢”。目前續航除了堆電池，難以出現突破性進展，那么“快充”、“超充”就是目前各車企布局的重點，于是800V高壓平臺應運而生。
鑒于800V高壓平臺可有效解決充電焦慮，目前大部分主機廠已進行了相關布局。2021年比亞迪、吉利、長城、小鵬、零跑等相繼發布了800V高壓技術的布局規劃，理想、蔚來等車企也在積極籌備相關技術。從量產時間看，各大車企基于800V高壓技術方案的新車將在2022年之后陸續上市。
SiC在高端電動車上應用優勢明顯，市場暴增
目前預計能實現大功率快充的高壓系統架構共有三類，而全系高壓有望成為主流。
全系高壓，即800V 動力電池+800V電機、電控+800V OBC、DC/DC、PDU+800V 空調、PTC。
該架構不僅對電池系統要求很高，電控、OBC、DC/DC 中功率器件需要由Si 基IGBT替換成SiC MOSFET，電機、壓縮機、PTC 等均需要提升耐壓性能，短期車端成本提升較高，但長期來看，在產業鏈成熟以及規模效應具備之后，加上部分零部件體積的減小，能效的提升，整車成本必會下降。
在WLTC工況下有仿真數據顯示，400V母線電壓，由750V IGBT模塊替換為1200V碳化硅模塊，整車損耗降低4-5%；如果電壓提升至800V，整車損耗將降低6-7%。
對于高端電動車，除了續航、快充的需求，超強動力、加速性等高性能要求也是各大高端電動車車廠追求的目標和尋求差異化的焦點。
比如作為800V架構的始作俑者，保時捷的出發點并非僅僅解決續航的問題，同時也需要做出高性能、有亮點的純電平臺。
保時捷Taycan是采用完整的800V電池架構，電池系統采用800V高壓，電動力總成系統，包括電驅動、電力電子裝置、充電系統等也都采用800V的系統。在動力總成、充電性能、加速性能等方面，成了下一代電動力總成系統標桿。
當然，“800V碳化硅”除了能提高充電速度以外，還能有效地提高電機峰值功率。對于電驅動系統而言，這是“800V”帶來的主要好處。所以我們可以看到博格華納 800V的電機峰值功率400kW，LUICD 800V電機峰值功率500kW。

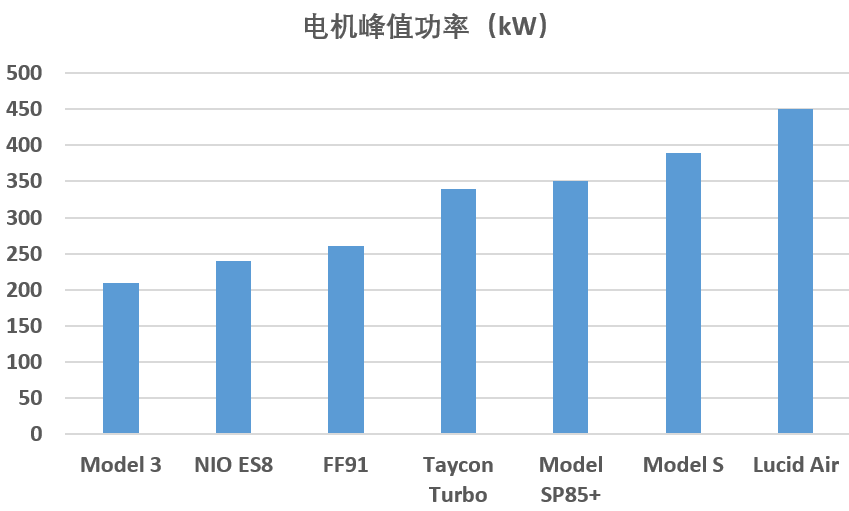

多款高端純電動車型的電機峰值功率情況
高端電動車有多樣化的系統配置方案，像雙電機、三電機方案市面上已經出現很多應用。比如2021款Model S， 三電機全輪驅動 Plaid版，其搭載的三電機驅動系統功率達到809kW，即便是背負著大尺寸鋰電池組，整備質量達到2噸以上，還是能實現2.1s的零百加速，順便還有840km的NEDC續航。
Lucid Air搭載三電機的車型是其重要型號，在800V電平臺的加持下，據悉功率峰值來到了1800Ps大關，零-百加速也已經放在2s之內。
但是采用三電機畢竟會因?yàn)閺?fù)雜的減速器耦合系統、扭矩分配策略等細節而增加難度和風險，而為了提升單電機的峰值功率，往往又受制于單個IGBT模塊或者SiC模塊的電流能力，通常會采用模塊并聯的方案，比如蔚來的ES8的240kW交流異步電機驅動系統。
SiC用在車用逆變器上，在相同功率等級下，全SiC模塊的封裝尺寸顯著小于硅模塊，同時也可以使開關損耗降低75％（芯片溫度為150°C）。而在相同封裝下，全SiC模塊具備更高的電流輸出能力，支持逆變器達到更高功率。
利普思推出高電流密度SiC模塊

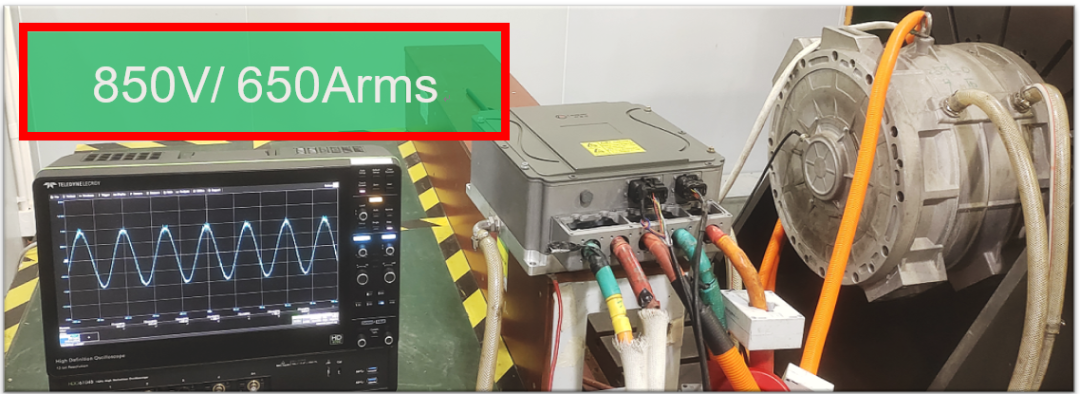

針對高端電動車的系統需求，利普思重點推出了電流密度較高、滿足整車800V高壓平臺的電機HPD模塊，該產品在今年4月份已經完成臺架負載測試，模塊的相電流能力可以達到850V650Arms，在設計和應用上更加簡單方便，可以幫助客戶解決多電機耦合、模塊并聯帶來的復雜系統問題。同時，產品已完成功率循環實驗，超過6萬次，遠高于車規級的4.5萬次標準。目前該SiC模塊已經獲得眾多歐洲高端電動車客戶的認可，并已開展樣機測試和量產計劃。

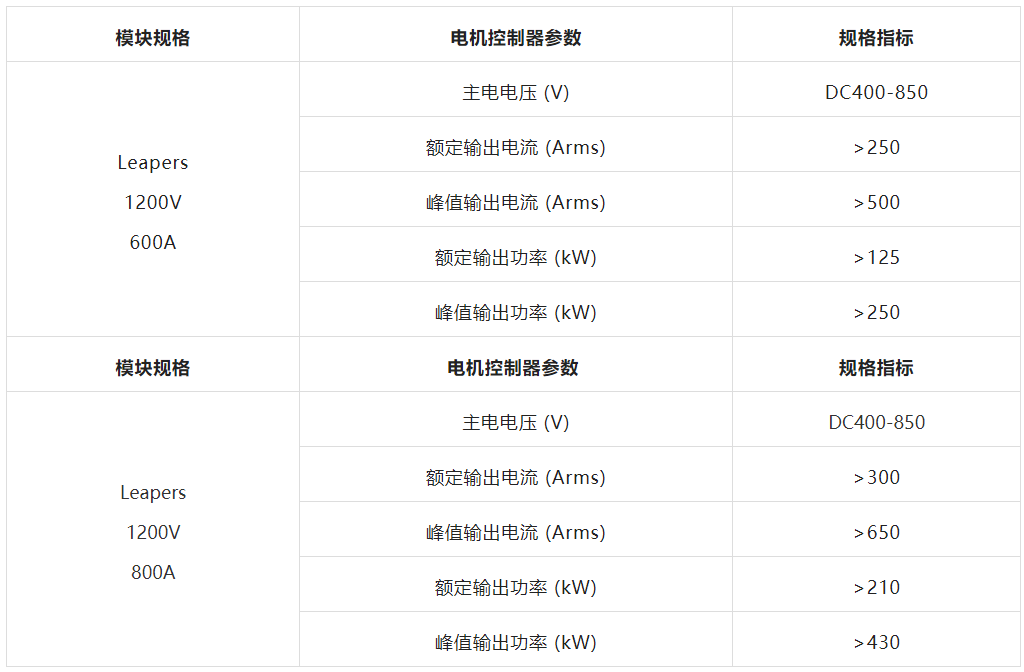

使用利普思SiC模塊的控制器預計可以達到的性能參數：

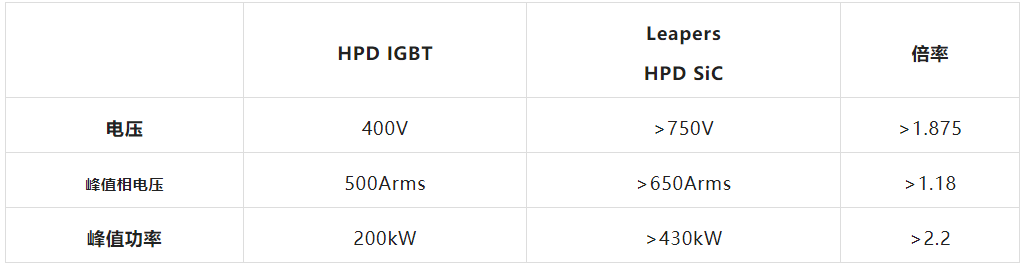

相比于400V平臺，利普思的SiC模塊可以帶來2倍以上的功率提升；相比于業內HPD SiC模塊450Arms 電流能力，功率密度也提升了超過40%。
如上表所示，采用利普思HPD SiC模塊的控制器峰值功率可以達到430KW，因此可以滿足整車大功率的需求，也可以避免使用復雜的三電機系統，進而減小整個系統成本。當然，同樣適用于其他大功率需求的電動商用車、電動重卡以及電動工程機械。
在2022年P(guān)CIM展會，該SiC模塊產品就吸引了很多歐洲整車廠和Tier1的關注，公司近期也在加大產品在市場的推廣力度。
技術創新，持續保證核心競爭力
利普思的SiC模塊擁有如此強勁的電流能力，主要是緣于利普思擁有強大的模塊設計開發能力，并掌握很多材料技術、芯片技術、模塊設計技術，其中利普思采用了ArcbondingTM自主專利功率模塊技術，與傳統的SiC模塊相比，具有更大的電流、更低的成本、更小的開通關斷損耗，進而給客戶的逆變器產品減少碳化硅芯片、元器件和機械件等的使用量。此外，該創新型800V碳化硅模塊得益于ArcbondingTM的獨特設計，便于管理逆變器所需的多種電壓等級、電流等級，可升級的解決方案能滿足各種產品需求。
相對于IGBT, 有相同電流輸出能力的SiC的芯片面積只有IGBT的大約1/4，采用傳統IGBT 模塊中使用的綁定線技術的話，可以連接的Al 線或者Cu線的數量非常有限，模塊的可靠性將無法得到保證。尤其在大功率的功率模塊中，需要并聯6-10個SiC 芯片，如果使用傳統技術的話也會帶來更多的寄生電感和電阻，影響芯片并聯工作時的穩定性。

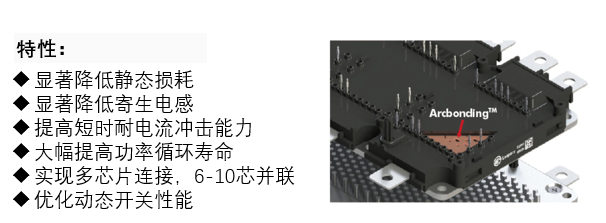

利普思研發的ArcBondingTM表面連接專利技術，可以有效解決上述問題，能保證6-10個SiC芯片并聯時，既能擁有很低的寄生電阻和寄生電感及優秀的動態開關性能，同時也能輕松滿足汽車級應用的高一致性和高可靠性標準。
ArcbondingTM專利技術已經成功應用到利普思的HPD SiC模塊和ED3S SiC等系列模塊產品中。

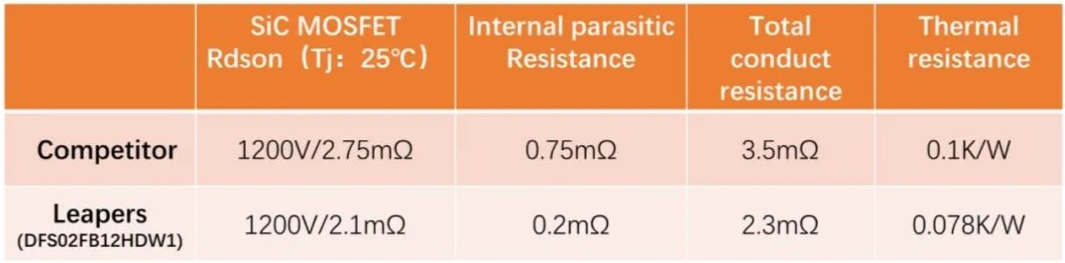

相比市場上的HPD SiC模塊產品，利普思產品具有更低的導通電阻、更小的寄生電感、更低熱阻等優勢。

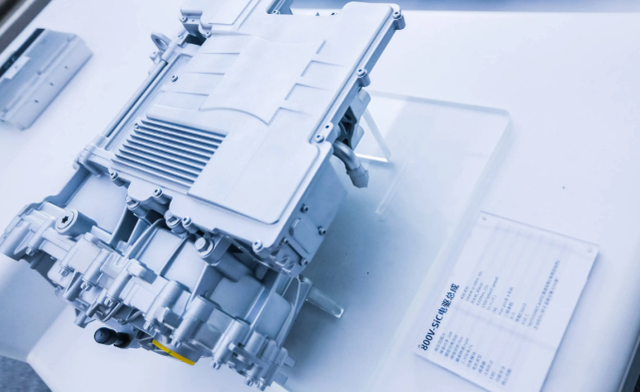

基于當前純電動汽車及商用車?yán)m(xù)航能力和動力性能的提升要求，需要更高效率和更少零部件材料來進一步提升逆變器產品及電驅總成的功率密度，而利普思成功研發并量產的800V系統用大功率碳化硅模塊，以技術先進性引領碳化硅模塊在電動汽車領域的應用。
