電力電子工程師們一直致力于開發可靠、易于維護、經濟高效且緊湊的系統。 在過去十年中，隨著碳化硅 (SiC) 大量投放市場，使得這些夢想部分成為現實。SiC 功率模塊使構建可靠、高效且緊湊的系統成為可能。 隨著時間的推移，SiC 功率模塊使整個電源轉換系統的成本與基于 IGBT 的解決方案相比更具競爭力。
不久前，利普思向電力電子市場推出了其ED3系列SiC MOSFET功率模塊，采用業界公認的知名封裝。電力電子工程師在設計他們的下一個項目或?qū)ふ腋玫奶娲桨敢再x予他們當前的設計更強大的外觀時有更廣泛的選擇。
ED3 系列在熟悉的封裝中提供了更高效率，使終端系統更加緊湊和經濟實惠。
作為一家專注于 SiC 和 IGBT 功率模塊的創新型功率半導體器件制造商，利普思一直在探索新的方法來為合作伙伴提供更先進、更可靠的功率半導體。如何才能讓已經高效的 ED3 系列 SiC 功率模塊更加高效呢？ 利普思給出了方案。
利普思很高興推出ED3S系列SiC功率模塊，與功率半導體終端客戶緊密合作，力爭走在市場趨勢前端。

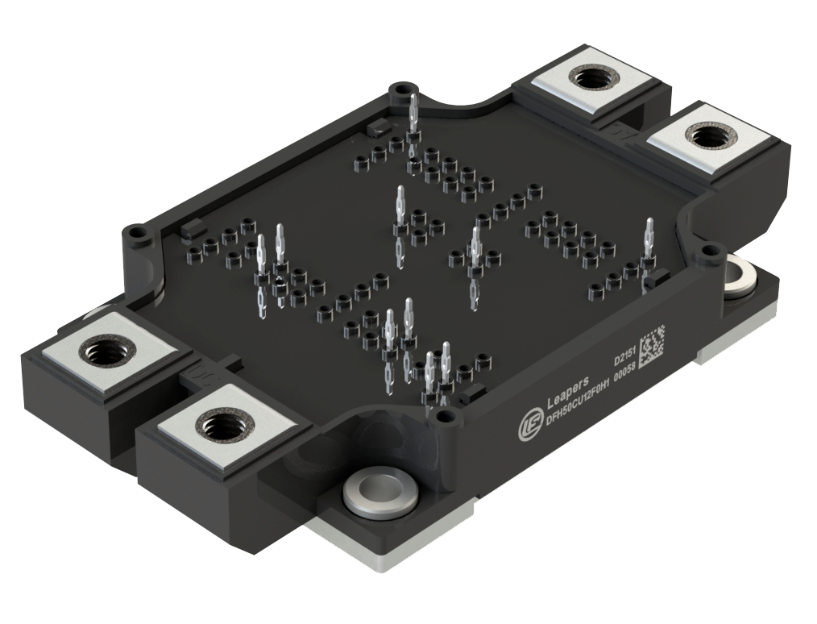

ED3S 系列是高性能 SiC MOSFET 功率模塊（圖 1），采用知名設計的緊湊版本。
圖1.ED3S系列SiC功率模塊

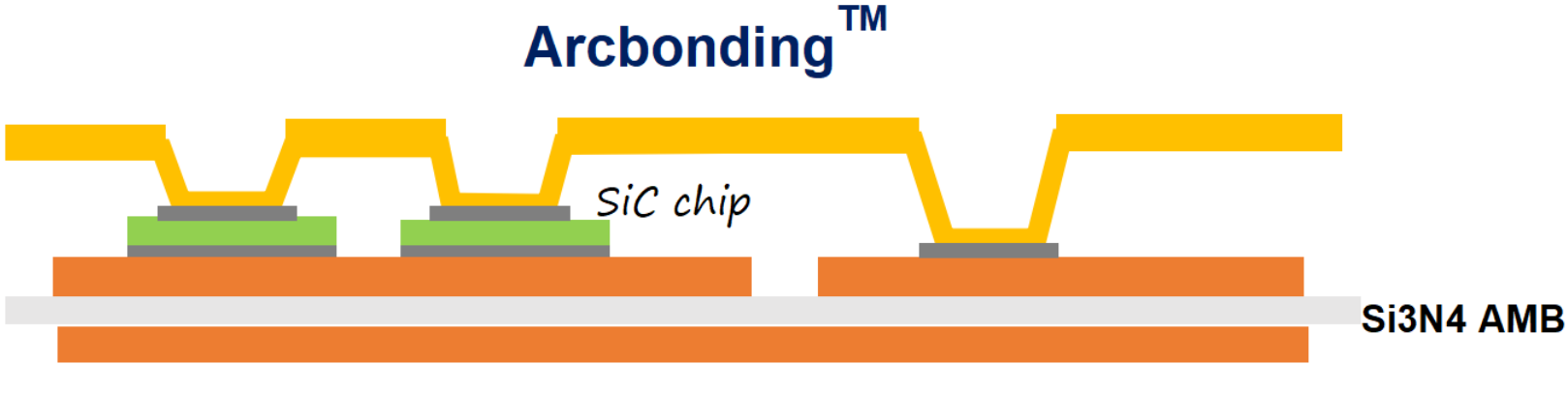

為了提供更佳性能，ED3S 系列采用獲得專利的 Arcbonding? 技術（圖 2）生產，該技術也適用于利普思在汽車牽引逆變器的旗艦 SiC 功率模塊 - HPD 系列。
與許多車規級功率半導體制造商使用的傳統鋁線鍵合技術不同，Arcbonding? 專利芯片表面連接技術可確保 SiC 模塊的可靠性達到汽車應用要求，同時顯著降低寄生電阻和寄生電感。此外，Arcbonding? 被證明可以顯著降低靜態損耗、改善功率循環和短時脈沖電流的能力。即使 6-10 個 SiC芯片并聯，SiC 功率模塊仍能始終如一地工作。
圖2. 利普思半導體的專利ArcbondingTM技術
為了生產高可靠的 ED3S 系列 SiC MOSFET 功率模塊，利普思采用高級 Si3N4 AMB 基板，該基板結合了更佳的機械穩健性和出色的散熱性能，具有極高的功率密度。
ED3S 系列 SiC MOSFET 功率模塊專為各種應用而設計，使用這種新封裝可以極大程度地使以下應用受益：
?xEV
?電源轉換系統
?車載快速充電器
?智能電網/并網分布式發電
ED3S系列SiC MOSFET功率模塊特點：
?1200V/1700V 阻斷電壓
?Si3N4 AMB低熱阻
?結溫高達175°C
?內部熱敏電阻

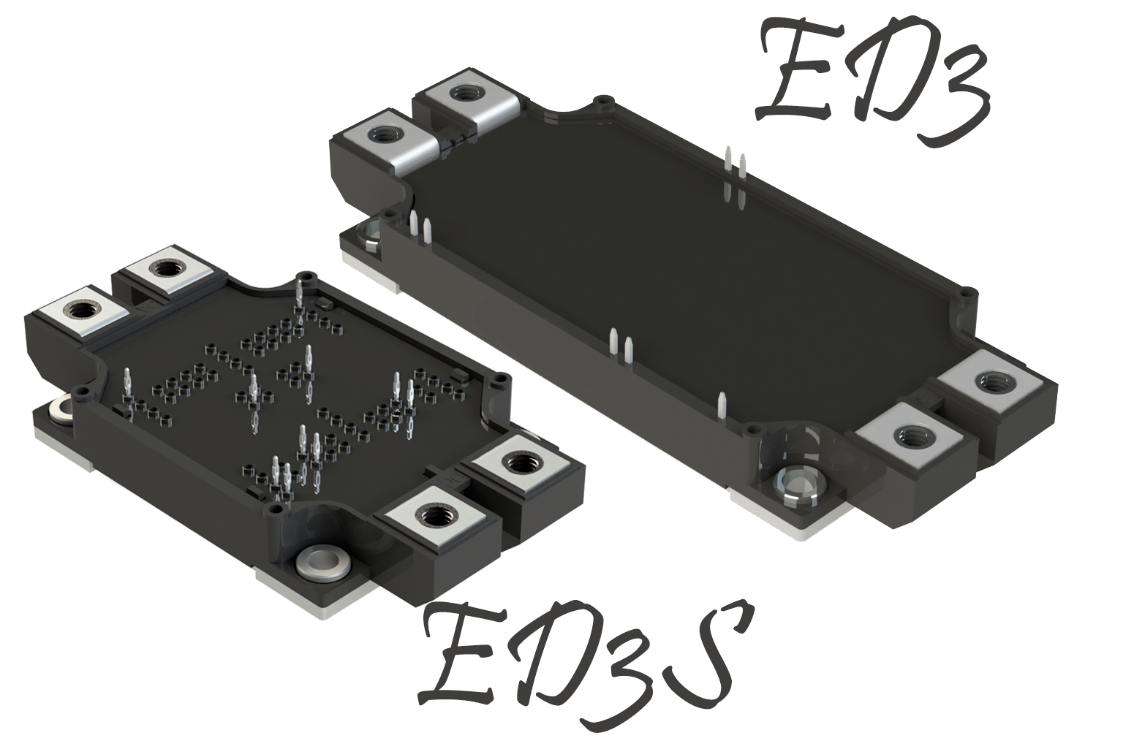

與 ED3 相比，ED3S 系列的面積小 1/3，其底板緊湊至 62mm x 109mm。標準 ED3 系列及其替代品為 62mm x 152mm（圖 3）。
圖3 ED3S VS ED3

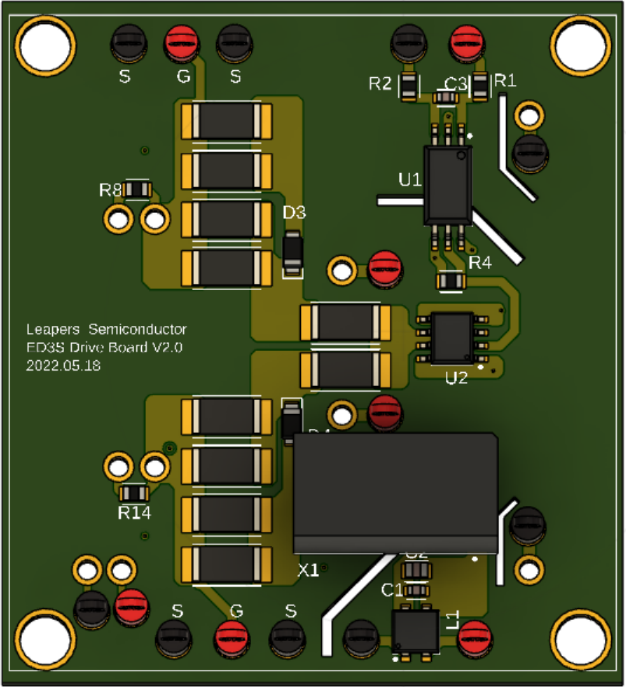

為了滿足客戶測試和模擬 SiC MOSFET 模塊性能的要求，利普思開發了專為 ED3S 系列設計的演示驅動板（圖 4）。
圖4. 利普思半導體的ED3S驅動板

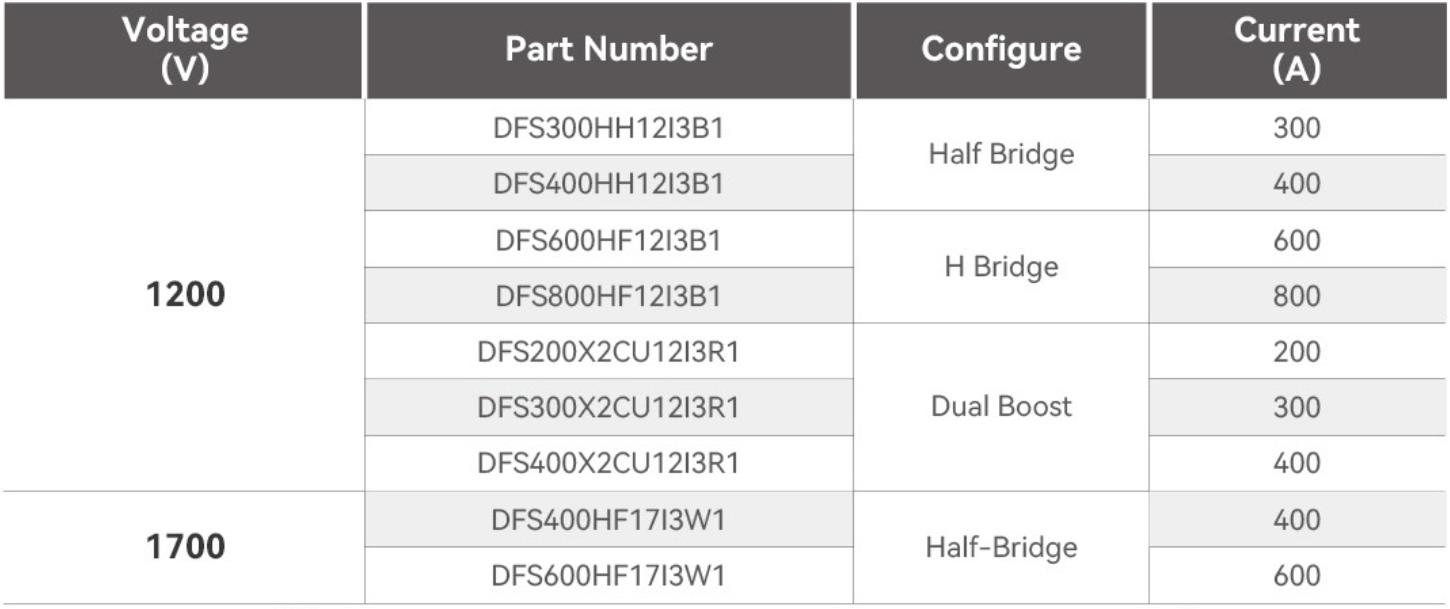

目前，利普思的 ED3S 系列 SiC MOSFET 功率模塊，采用半橋、H 橋和雙升壓拓撲（圖 5），阻斷電壓為 1200/1700V，額定電流為 200-800A。
圖5. 利普思半導體ED3S產品線
通過不斷的技術創新，利普思旨在推動人類走向美好、綠色的未來。 利普思的產品組合包括 ED3S 系列 SiC MOSFET 功率模塊，以應對所有挑戰，實現碳達峰和碳中和的目標。
